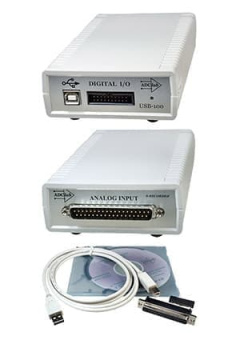

S-RECORDER-LD, цифровой многоканальный самописец ЦАП

Программно-аппаратный комплекс «S-Recorder» представляет собой внешнее устройство с программным обеспечением, подключаемое к любому современному компьютеру или Notebook через USB-порт, и предназначен для непрерывной многоканальной регистрации на жёсткий диск компьютера и одновременно визуального наблюдения на экране монитора за протекающими процессами во время эксперимента в лаборатории или технологического процесса на производстве.
Вариант S-Recorder-L отличается широкими возможностями управления коэффициентами усиления от 1 до 200 раз, что позволяет подключать термопары непосредственно ко входам самописца.
Цифровой многоканальный самописец предназначен для непрерывной многоканальной регистрации на жёсткий диск компьютера и одновременно визуального наблюдения на экране монитора за протекающими процессами во время эксперимента в лаборатории или технологического процесса на производстве.

Конструкция:внешнее корпусное исполнение
Каналов аналогового ввода: C общим проводом 32
Дифференциальных 16
Погрешность измерения напряжения: 0.5%
Усилитель
Коэффициенты усиления: 1, 10, 100, 200
Входное сопротивление: Не менее 10 МОм
Полоса пропускания (-3дБ):Не менее 30 кГц
Максимальная частота опроса одного канала 100 кГц
в 32-х канальном режиме: 60 кГц
Диапазоны входного/выходного сигнала
Биполярного, по напряжению: +/- 10 В
Перегрузка по входу: +/-30 В
Подавление синфазной составляющей помехи (диф. режим): -75 дБ
Цифровые линии: 16 линий 8 на ввод и 8 на вывод
Управление устройством: USB 2.0 совместимый
Расстояние до устройства: До 5 метров
Разъемы Аналоговые входы: DB-37M
Цифровые линии ввода-вывода: DB-37F
Условия эксплуатации: Температура 0 ...+55oС
Влажность 0...90 %
Размеры Длина 160x95x35 мм
Вес 0.2 кг

Отличительные особенности
• Подключается к USB-порту и не требует внешнего источника питания
• Просмотр, сохранение и распечатка данных в виде графиков
• Возможность просмотра данных в режиме реального времени
• Возможность установки специальных меток оператором в режиме реального времени без остановки регистрации
• Передача данных непосредственно на жёсткий диск компьютера или Notebook
• Продолжительность записи не ограничена (ограничивается только объёмом жёсткого диска)
• Возможность работы в составе с Notebook как от аккумулятора, так и от сети 220В
• Возможность расширения числа каналов за счет подключения внешних модулей мультиплексоров-усилителей АМ-32RS до 512 дифференциальных каналов

Комплект поставки
1. Устройство сбора данных EL-100E;
2. Кабель USB 1,8 м, ответные части разъёмов;
3. CD-диск с программным обеспечением;
4. Техническое описание и инструкция по эксплуатации
.
