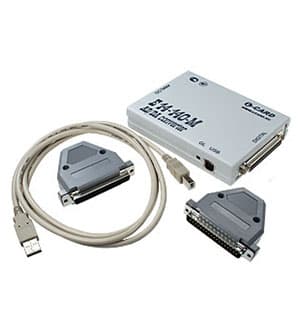

E14-140М, внешний модуль АЦП

Модуль АЦП для создания портативных измерительных систем на базе ноутбука по интерфейсу USB 1.1 (совместим с USB 2.0). Программно осуществляется выбор диапазонов измерения, частоты дискретизации и конфигурация входов АЦП как дифференциальных / с общей "землей". Синхронизация АЦП (14 бит / 200 кГц) возможна по внешнему синхросигналу или по уровню входного сигнала. Есть режим межмодульной синхронизации.
Установленный на модуле мощный 32-разрядный ARM процессор (32 бита, 48 МГц, 64 кБайт ОЗУ, 256 кБ Flash) доступен для программирования пользователю (на языке Си).
Цифровые входы и выходы
Количество входов 16
Количество выходов 16
Входы-выходы синхронизации вход прерывания контроллера, вход-выход синхронизации АЦП
Тип логики КМОП (74 HCT)
АЦП
Количество каналов 16 дифференциальных или 32 с общей "землей"
Разрядность АЦП 14 бит
Эффективная разрядность 13,3 бит (100 кГц, диап. изм 2,5 В.)
Входное сопротивление (при одноканальном вводе) не менее 10 МОм
Диапазон входного сигнала +/- 10 В; +/- 2,5 В; +/- 0,6 В; +/- 0,15 В
Максимальная частота преобразования 200 кГц (для внутренней или внешней аппаратной синхронизации)
Синхронизация от внешнего синхросигнала, по уровню аналогового сигнала, внутренняя, возможна многомодульная синхронизация
Защита входов +/- 30 В (питание вкл.)
+/- 10 В (питание выкл. и в режиме suspend)
Питание от шины USB
Потребляемый ток до 240 мА (в активном режиме без ЦАП), до 380 мА (в активном режиме с ЦАП)
