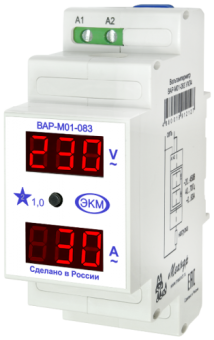

ВАР-М01-083 АС20-450В УХЛ4
- Описание
- Характеристики
- Наличие
- Оплата
- Доставка
- Информация для заказа
-
- Измерение среднеквадратичных значений напряжений и токов (True RMS)
- Измерение мощности и потребляемой нагрузки
- Питание от контролируемого напряжения
- Измерение напряжения - АС20...450В
- Рабочий диапазон частот - от 45 до 70Гц, 400Гц*
- Бесконтактное измерение тока - 0,5...63А
- Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
- Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
- Корпус шириной 2 модуля (35мм)
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
Цифровой вольтамперметр ВАР-М01-083 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).
РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на рисунке ниже и на корпусе прибора.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности.
По повторному двойному клику кнопкой - индикация напряжения и тока.
ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).
СХЕМА ПОДКЛЮЧЕНИЯ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
-
Параметр Ед.изм. ВАР-М01-083 Измерительная цепь, она же питание
клеммы А1-А2 Диапазон измеряемого напряжения В АС20...450 Частота измеряемого напряжения Гц 45…70, 400* Измерение тока
Встроенный трансформатор тока
Диаметр отверстия для провода – 10ммДиапазон измеряемого тока (RMS) А 0,5...63 Основная погрешность измерений напряжения, не хуже
1%±1 ед. младшего разряда Основная погрешность измерений тока, не хуже
2%±1 ед. младшего разряда Потребляемая мощность, не более Вт 1,5 Диапазон рабочих температур 0С -25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения 0С -40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)
УХЛ4, УХЛ2 Степень защиты по корпусу/по клеммам по ГОСТ 14254-9
IP40/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89
2 Относительная влажность воздуха % до 80 при 250С Рабочее положение в пространстве
произвольное Режим работы
непрерывный Габаритные размеры мм 35*88*63 Масса кг 0,1 Средний срок службы, не менее лет 8 Средняя наработка на отказ, не менее ч 50000 * - Спец.исполнение
-
