КР140УД608, (2000-06г)

Универсальный операционный усилитель КР140УД608 широкого применения с внутренней частотной коррекцией, защитой выхода от короткого замыкания, и возможностью балансировки. КР140УД608 содержит входной дифференциальный повторитель на "супербетта" транзисторах, что позволяет уменьшить входные токи. Микросхемы КР140УД608 представляют собой операционные усилители средней точности с транзисторами на входе со сверхвысоким усилением, с малыми входными токами, с внутренней частотной коррекцией и схемой защиты выхода от короткого замыкания.
Содержат 45 интегральных элементов.
Корпус типа 2101.8-1, масса не более 1,1 г.

Гарантийный срок хранения 12 лет со дня изготовления. Гарантийная наработка:- 60000ч – в режимах и условиях, допускаемых ТУ- 70000ч – в облегченном режиме.
Напряжение питания (ном.)±15В
Напряжение питания (доп.) ±5..±18В
Ток потребления, не более ±2,8мА
Максимальное выходное напряжение±11В
Максимальное синфазное входное напряжение 11В
Максимальное входное дифференциальное напряжение 30В
Напряжение смещения нуля ±5мВ
Входной ток, не более30нA
Разность входных токов, не более 10нА
Коэффициент усиления напряжения>70000
Коффициент ослабления синфазных входных напряжений > 80дБ
Входное сопротивление > 1МОм
Частота единичного усиления1МГц
Скорость нарастания (макс.)>2,5В/мкС
Максимальный выходной ток 25мА
Температурный диапазон-20… 70oC

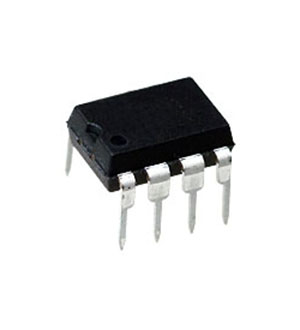

Корпус2101.8-1(DIP-8)

Предельно допустимые режимы эксплуатации:
1 Напряжение питания plus minus (5...18) В
2 Входное синфазное напряжение plus minus 15 В
3 Входное дифференциальное напряжение не более 30 В
4 Температура окружающей среды -10... 70 ° C
АналогиMC1456G
