-------К561ТЛ1А, (1998-03г)

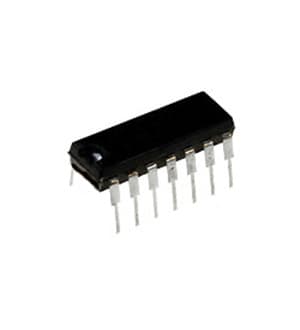

К561ТЛ1А, (1998-03г)

по запросу /шт

Оставить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина

Описание
Характеристики
Оплата
Доставка
Информация для заказа

Микросхемы с триггерами Шмитта широко применяются для двухуровневого преобразования аналоговых сигналов в цифровые. В отличие от обычных КМОП-элементов, триггеры Шмитта позволяют получить четкий выходной сигнал при сравнительно медленном фронте импульса на входе - таким образом, они обеспечивают помехоустройчивость цифровой части схемы по входу. Содержат 4 элемента 2И-НЕ с триггерами Шмитта на входах.

Основные характеристики К561ТЛ1 (при 25oC):
Напряжение питания (Vdd) 3.. 18V (max. 20V)
Выходное напряжение лог. "0" 0..0,05
Выходное напряжение лог. "1" Vdd-0,05..Vdd
Напряжение гистерезиса Vн (типовое при (Vdd=5V/10V/15V) 0,3..1,6V1,2..3,4V1,6..5,0V
Напряжение переключения Vt-(типовое при (Vdd=5V/10V/15V) 0,9..3,2V2,5..6,6V4,0..9,6V
Напряжение переключения Vt (типовое при (Vdd=5V/10V/15V) 2,2..4,0V4,6..8,2V6,3..12,7V
Входной ток лог. "0"/"1" Выходной ток лог. "0"/"1" (Vdd=5V/10V/15V) > 0,51/1,3/3,4mA
Время задержки распространения (не более, Vdd=5V/10V/15V)380 / 180 / 130 nS
Рабочий диапазон температур -45oC.. 85oC Корпус DIP-14
Импортные аналоги HEF4093BP, HCF4093BEY, CD4093, MC14093BCP, IW4093BN

Документы

Напряжение питания, В	3…15
Корпус	201.14-1
Количество в упаковке	100
Тип выхода	CMOS
Рабочая температура	-40...+85
Полярность	инвертирующий
Семейство логических элементов	561
Количество выходных линий	1
Тип логики	триггер Шмитта
Время задержки, нс	600
Количество контуров	4
Количество входных линий	2
Тип входа	CMOS
Выходной ток высокого уровня, мА	-
Выходной ток низкого уровня, мА	-
