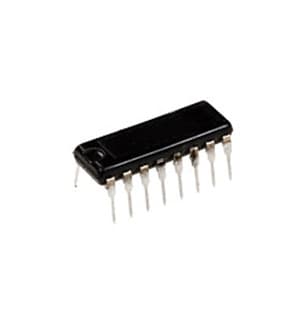

К561ИЕ16, Четырнадцатиразрядный двоичный счетчик-делитель
- Описание
- Характеристики
- Оплата
- Доставка
- Информация для заказа
-
Счетчик К561ИЕ16 имеет выходной каскад, формирующий (обостряющий) тактовые импульсы. Схема входной части счетчика К561ИЕ16 (формирователь и первый триггер со схемой мастер-помощник) показаны на рисунке. Выходной провод QO получает сигнал от буферного инвертора. Счетчик К561ИЕ16 сбрасывает выходные сигналы в нуль при напряжении высокого уровня на входе сброса R. Содержимое счетчика увеличивается согласно каждому отрицательному перепаду тактового импульса. Максимальная тактовая частота достигает 3 МГц, длительность импульса сброса должна превышать 550 нс.
Технические характеристики К561ИЕ16:
Производитель ГП "ЗАВОД ИМ. Ф.Э.ДЗЕРЖИНСКОГО" МИНСК
Количество в упаковке 25 шт.
Вес 1.726 г
Корпус (размер) DIP16
Количество разрядов 14
Входы управления C,R
Управление по входу С спад тактового импульса
Напряжение питания 3...15 В
Ток потребления при максимальном напряжении питания 0,2 мА
Время задержки распространения 3300 нс
Выходной ток низкого уровня 0,12 мА
Температура окружающей среды -45... 85оС
-
Корпус 238.16-1 Количество в упаковке 10 Диапазон рабочих температур, гр.С -40...+85 Разрядность 14 Частота, МГц 4 Номинальное напряжение питания 3...15 Выходное напряжение низкого уровня 1 Выходное напряжение высокого уровня 14.95 Входной ток низкого уровня 0.0003 Входной ток высокого уровня 0.0003 Ток потребления, мА 0.02 Время задержки включения, нс 900 Время задержки выключения, нс 900 Выходной ток низкого уровня 0.35 Тип счетчика двоичный Направление счета up Способ подсчета - Выходной ток высокого уровня -0.35 -
