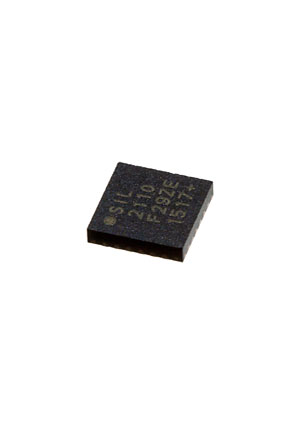

CP2110-F01-GMR, USB 2.0-UART/RS232/RS485 мост QFN24
- Описание
- Характеристики
- Наличие
- Оплата
- Доставка
- Информация для заказа
-
СР21хх – это двунаправленные преобразователи интерфейсов UART USB (мосты). Они предназначены для добавления интерфейса USB в различные приборы, построенные на базе микроконтроллеров и не имеющих интерфейса USB, а также для обновления уже существующих приборов, требующих перехода на современный интерфейс USB.
Микросхемы СР21хх – это интегрированное решение, на одном кристалле расположены:
-контроллер USB интерфейса спецификации 2.0, работающий в режиме USB-device со скоростью передачи данных до 12Мбит/сек
-контроллер UART с поддержкой всех модемных сигналов (линий квитирования)
-память EEPROM для хранения настроек микросхемы (например, Vendor ID, Product ID, Serial Number, Max Power и др)
-раздельные буферы с объемом более 512б для приема и передачи данных
-тактовый генератор на 48 МГц, поэтому в системе не потребуется внешний генератор
-регулятор напряжения позволяет подключать внешнюю нагрузку в режимах питания от шины.
Благодаря тому, что большинство элементов интегрировано на кристалле, для разработки преобразователей интерфейсов на основе микросхем СР21хх требуется минимальное количество внешних компонентов, только двух внешних фильтрующих конденсаторов на линию питания. Для обеспечения помехозащищенности микросхемы рекомендуется использовать подтягивающий резистор на 2 кОм (на линию /RESET). Также, для стойкости к электростатическим разрядам можно использовать защитные диоды.
Большинство микросхем имеют дополнительные I/O выводы, которые дают возможность управления по интерфейсу USB несколькими выводами микросхемы как линиями ввода/вывода общего назначения. Такая функция полезна для управления по интерфейсу USB логикой, создания интерфейсных преобразователей из USB в JTAG, SPI, I2C, IrDA, а также разработки однокристальных программаторов (например, для микроконтроллеров серии С8051Fxxx).
Документы
-
Напряжение питания, В - Корпус - Количество в упаковке 3 Скорость передачи - Электростатическая защита - Температурный диапазон - Количество приемо/передатчиков - Документы
-
Есть в наличии (29)
-
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Для онлайн оплаты на нашем сайте мы предлагаем безналичный рассчет.
Также возможно оформление счета для оплаты в удобном отделении банка, либо оплаты от юридического лица (мы работаем с НДС).
-
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка». Также Вы можете указать удобный для Вас способ доставки при размещении заказа, и мы сделаем все возможное, чтобы процесс доставки был для Вас максимально комфортным.
Мы осуществляем доставку в Новосибирск, Красноярск, Кемерово, Новокузнецк, Томск, Омск, Барнаул, Иркутск, Читу и другие города России.
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером по телефону
8 (800) 707-4473 или отправив заявку на sales@academ-complect.ru -
Артикул 460723864 Количество в упаковке 3 Бренд Silicon Labs Код заказа 160384
