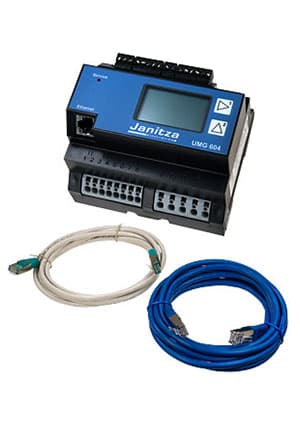

52.16.202, UMG 604 E,(код) =52.16.002 анализатор мощности

- Установка на DIN-рейку (6 модулей);
- Анализатор мощности с измерением более чем 800 электрических параметров;
- Непрерывное сканирование 8 каналов (4 входа по току и 4 по напряжению);
- U / I (20 кГц/канал);
- Большая память данных 128 MB;
- Переходные процессы (50 ?s) и события (20 ms);
- Анализ гармоник (V, I, P, Q) до 40-ой;
- Функциональность ПЛК (до 7 индивидуальных программ пользователя);
- 2 цифровых входа и 2 цифровых выхода;
- 1 вход для датчика температуры;
- Покрытие широкого диапазона напряжений;
- Более 800 измеряемых параметров с частотой опроса 20 KHz;
- Интерфейсы связи: Ethernet (TCP/IP), RS485 (Modbus RTU) , Prophibus DP V0;
- Функция шлюза Ethernet / Modbus gateway;
- Поддержка протоколов: Profibus DP V0, Modbus RTU, Modbus TCP/IP, UTP, Modbus over TCP/IP, SMTP, HTTP, DNS, NTP; SNTP.
- Email, web-интерфейс с поддержкой HTML страниц, Java applets, FlashMX, Json и ActiveX;
- ПО GridVis в комплекте с прибором.

Обширные варианты коммуникации, такие как RS485 (Modbus RTU, Profibus), Ethernet TCP/IP, BACnet, HTTP, FTP, SNMP, SMTP, SNTP, или DNS позволяют осуществить эффективную в затратах и быструю интеграцию прибора в существующие структуры коммуникации.

Измерения производится по 4 отдельным входам тока, применяемых как для трехфазных систем с дополнительными измерениями в N или PE, так и для измерения 4 индивидуальных однофазных нагрузок. UMG 604 имеет индивидуальный счётчик электроэнергии для каждого входа. Большой объём встроенной памяти данных в 128 MB ( Хранение 135 параметров в течении года при 10-минутном усреднении ) позволяет осуществлять регистрацию всех измерений в течении многих месяцев, без промежуточной синхронизации.

Установка на DIN-рейку (6 модулей)
уменьшение затрат на установку
Измерительное оборудование обычно устанавливается в низковольтных системах распределения как составной измерительный прибор в дверь шкафа коммутационной аппаратуры. Затраты на монтаж и подключение значительно уменьшены посредством установки UMG 604 на 35 мм. DIN-рейку. Это означает что вырез отверстия и прокладка проводки к двери шкафа больше не нужна. Важную роль в использовании обширных функции современного измерительного оборудования играет коммутация (используя интерфейсы) и централизованный сбор данных. Это означает, что встроенный ЖК-дисплей в большей степени предназначен для инициализации и обслуживания прибора.
Компактный UMG 604 предназначен для монтажа в низковольтных распределительных щитах и машинах, а так же в монтажных распределительных панелях, которые имеют особый интерес для применений в системах обслуживания зданий, информационной технике и информационных центрах.
Высокоскоростной Modbus
Приборы серии UMG 604 могут передавать информацию между друг другом используя интерфейс RS485 на скорости до 921.5 kB/s.
Современные способы коммуникаций через Ethernet
Затраты на установку и подключение (к примеру периферия для промышленных информационных сетей) часто превосходят затраты на оборудование. Подключая устройство к уже существующей Ethernet сети, осуществляется быстрая и оптимальная по цене коммуникация к системе. Дополнительные интерфейсы позволяют осуществить интеграцию анализаторов мощности в устройства ПЛК или в центральную систему управления зданием. Использование ясных стандартов предлагает пользователю высокую гибкость подключения.
Modbus Шлюз
Возможность подключения приборов без интерфейса Ethernet
Используя UMG 604 с функцией Modbus-шлюза обычные приборы с Modbus-RTU могут быть подключены к Ethernet. К примеру, UMG 604 можно использовать одновременно как шлюз для вновь подключённых измерительных приборов или для уже установленных приборов в оборудовании. Любой прибор с Modbus RTU интерфейсом, где формат данных и функциональные коды совпадают, может быть подключён. Данные могут регистрироваться и масштабироваться.

Ссылка на web-сервер прибора UMG 604: www.umg604.janitza.de

Обширная информация уже доступна для Вас на домашней странице. Онлайн данные доступны вместе с историческими данными и графиками записанных данных. Домашняя страница позволяет производить конвертацию параметров в денежные величины и экспортировать данные в csv-файл или распечатать. Как альтернатива, Вы можете настроить прибор для отправки Вам электронного письма в любую точку Земли если источник энергии перегружен, если кратковременные прерывания в электропитании приводят к остановке Ваших процессов производства, или неизвестные гармоники уменьшают продолжительность жизни оборудования.
