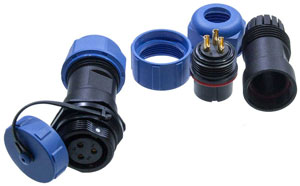

Герметичные разъемы SP17
Для панельного монтажа возможны различные модификации разъема:
— с гайкой
— с фланцем
— с квадратным фланцем и крепежными отверстиями
Сегодня на складе Платан представлены в наличии разъемы для межкабельного соединения, они поставляются парами вилка-розетка. Другие варианты соединителей и монтажа доступны под срок поставки 4-6 недель.

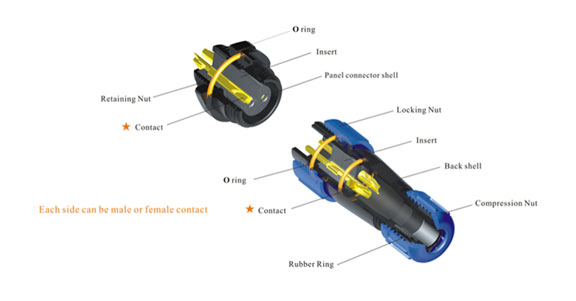

Каждый типоразмер может иметь как штыревые, так и гнездовые контакты, для панельных разъемов с фланцем предусмотрена защитная герметизирующая крышка.
Разъемы SP17 имеют монтажный посадочный диаметр 17мм, количество контактов от 2 до 10.
Технические характеристики
- Рабочий ток: от 3 до 10А, 400-500В
- Сопротивление изоляции: 2000 МОм
- Внешний диаметр подсоединяемого кабеля: 6-10мм
- Класс защиты: IP68
- Материал корпуса: Nylon 66, огнеупорный. V-0
- Материал контактов: позолоченная медь
- Метод подсоединения кабеля: пайка, обжим
- Диапазон рабочих температур: -25…+85°С
Кол-во контактов |
2 |
3 |
4 |
5 |
7 |
9 |
10 |
Номинальный ток. А |
10 |
10 |
5 |
5 |
5 |
5 |
5 |
Диаметр контакта, мм |
1.5х2 |
1.5х3 |
1х4 |
1х5 |
1х7 |
1х9 |
1х10 |
Рабочее напряжение перем.тока, В |
500 |
500 |
500 |
500 |
400 |
400 |
400 |
Напряжение пробоя, 1 мин. |
1500 |
1500 |
1500 |
1500 |
1200 |
1200 |
1200 |
Сопротивление контакта, мОм |
2.5 |
2.55 |
5 |
5 |
5 |
5 |
5 |
Сечение проводника, кВ.мм/AWG |
2/14 |
2/14 |
0.785/18 |
0.785/18 |
0.785/18 |
0.785/18 |
0.785/18 |
