    Модульные реле времени Relpol PIR153-220DC-00T

    Модульные реле времени Relpol PIR153-220DC-00T
    25 Октября 2019
    Реле времени для монтажа на DIN-рейку – стандартный элемент щитового оборудования. Такие устройства выпускаются многие производителями и имеют сходный функционал. Однако они имеют и одно важное ограничение – это возможность подключения только одной нагрузки. При этом занимается одно посадочное место на DIN-рейке.

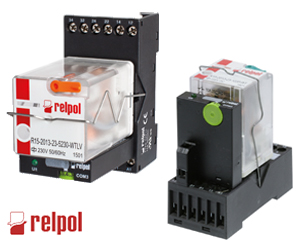

    Компания Relpol предлагает альтернативное решение – модульное реле времени PIR153-220DC-00T, состоящее из колодки на DIN-рейку с предустановленными на ней электромеханическим реле и блоком таймера. Такое конструктивное решение дает преимущество коммутации сразу трех групп контактов при сохранении монтажной площади в щитовом шкафу. Безусловно, модульность решения накладывает и свои ограничения, в частности, это достаточно низкий класс защиты реле, IP20.

    Реле времени состоит из следующих компонентов:
    — электромагнитного реле R15-3CO с тремя парами коммутируемых контактов;
    — зажимной колодки GZP11;
    — блока таймера СОМ3;
    — подпружиненного фиксатора реле GZP-0054;
    — белой маркировочной таблички GZP-0035.

    Блок таймера имеет светодиодный индикатор. Зеленый светодиод указывает на наличие напряжения питания, мигающий зеленый светодиод – на отсчет временного интервала таймера. Также на модуле таймера установлены восемь микропереключателей и поворотное колесо для выбора функции и времени срабатывания реле.
    Реле времени PIR153 монтируются на стандартную DIN-рейку шириной 35 мм или на панель с помощью двух винтов М3.

    Технические характеристики:
    • Коммутируемое напряжение: 440 В АС/250 В DC;
    • Количество коммутируемых контактов: 3СО;
    • Категории применения: АС1, АС15, АС3, DC1;
    • Номинальный ток: 10 А;
    • Максимальный пусковой ток: 20 А;
    • Входное напряжение: 220 В DC (есть опции 24 В АС, 24 В DC, 230 В AC).
    Характеристики реле:
    • Номинальное выходное напряжение: 24-240 В АС, 24-220В DC;
    • Напряжение питания для модуля таймера: 24-240 В АС/DC;
    • Мощность: 3 ВА АС, 2 Вт DC.
    Модуль таймера:
    • Количество функций: 8;
    • Временные интервалы: 1с, 10с, 1 мин, 10 мин, 1ч, 10 ч, 1 д, 10 д;
    • Настройка временных интервалов: (0,05…1) х интервал, с помощью микропереключателя.
    • Точность: 1%
    Общие характеристики:
    • Габаритные размеры модуля: 73х38,2х85,4 мм;
    • Вес: 175 г;
    • Класс защиты: IP20.
