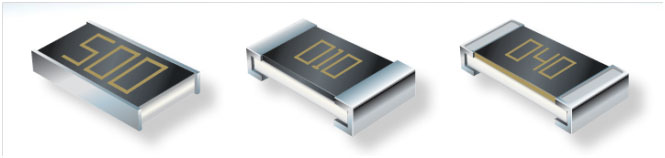

Металлофольговые резисторы CFG Bourns
Новые серии CFG и CFN содержат в своей конструкции металлопленочный резистивный элемент, смонтированный на керамическую подложку для улучшения теплопроводности. Модели CFG доступны в корпусах 0612 (1632 метричекские) с широкими контактными площадками. Серия CFN предлагается в двух типоразмерах, 0805 и 1206. Широкие контактные площадки резисторов серии CFG позволяют улучшить теплоотвод и повысить надежность благодаря увеличенным размерам контактов и площади паяных соединений.
Новые металлопленочные токоизмерительные резисторы отличаются сверхнизкой индуктивностью, малыми шумами и превосходной надежностью. Резисторы выпускаются с очень низкими номинальными значениями, до 5 мОм, и предназначены для измерений тока в телекоммуникационном и промышленном оборудовании.
Конструкция
Серия |
Резистивный элемент |
Профиль |
Типоразмер |
Номинальное сопр-е, мОм |
Темп.коэф-т, ppm/°C |
Диапазон рабочих температур, °C |
Номин. Мощность, Вт |
CFG |
Металлизированная фольга |
Широкие терминалы |
0612 |
5, 10 |
±100 |
-55…155 |
1 |
CFN |
Короткие терминалы |
0805, 1206 |
5, 10, 20 |
±100 |
-55…155 |
0,5; 1 |
Особенности:
— широкие терминальные площадки (серия CFG)
— превосходный теплоотвод
— высокая надежность
— металлофольговый резистивный элемент
— типоразмеры 0612, 0805, 1206
— соответствие RoHS
Области применения:
— токоизмерительные схемы
— источники питания
— приводы шаговых двигателей
— входные усилители
Серийно выпускаемые модели
Наименование |
Описание |
Упаковка, шт |
Длина, мм |
Ширина, мм |
Высота, мм |
CFG0612-FX-R010ELF |
Металлофольговый резистор |
5000 |
1.6 |
3.2 |
0.7 |
CFN0805-FX-R020ELF |
Металлофольговый резистор |
4000 |
2.0 |
1.3 |
0.7 |
CFN1206-FX-R010ELF |
Металлофольговый резистор |
4000 |
3.2 |
1.6 |
0.7 |
Возможные аналоги
BOURNS |
Panasonic |
Rohm |
Yageo |
Vishay |
Ohmite |
CFG0612-FX-R010ELF |
ERJ-B2CFR01V |
LTR18EZPFU10L0 |
|
|
|
CFN0805-FX-R020ELF |
|
|
PE0805FRF7T0R02L |
RCWH080520L0FMEA |
|
CFN1206-FX-R010ELF |
|
|
PE1206FRF470R01L |
|
LVM12FTR010E-TR |
