Линейные стабилизаторы от производителя HOTTECH
Все ещё помнят времена, когда для казалось бы простой операции по стабилизации и получения требуемого выходного напряжения приходилось собирать достаточно сложное устройство с большим количеством электронных компонентов. Настоящим прорывом стало появление трехвыводных стабилизаторов напряжения КРЕН 142, КРЕН1157, 78хх и т.д. Их появление позволило кардинально уменьшить габариты изделий и повысить стабильность и точность выходных параметров.
На сегодняшний день на рынке можно найти большое количество линейных стабилизаторов от разных производителей, в разных корпусах и с разными параметрами. Это обусловлено в первую очередь тем, что на современной плате бывает до нескольких десятков устройств работающих под разными напряжениями. Поэтому нет необходимости создавать несколько источников питания, достаточно иметь один к примеру на 12В и с помощью линейных стабилизаторов HG1117, HK1117, HN1117, HV1117 можно получить стабильно 1.5В, 1.8В, 2.5В, 3.3В, 5.0В соответственно .
Так как для разных типов и экземпляров стабилизаторов значения выходного напряжения могут находится в некотором диапазоне, для установки более точных значений выпускаются стабилизаторы с маркировкой ADJ.
Рассмотрим несколько типовых примеров:

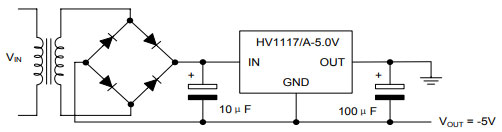

Линейный стабилизатор на 5В
Линейный стабилизатор с LDO (малым падением напряжения вх/вых)

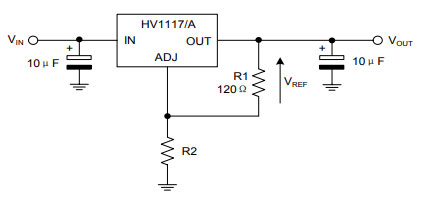

Линейный стабилизатор с подстраиваемым выходным напряжение(ADJ)
Регулируемый стабилизатор HV1117/A (ADJ) имеет опорное напряжение между выводами OUT и ADJ. IADJ-типовое значение 60µA(120μa Макс.) и ΔIADJ составляет 1 мкА типовое (Максимум 5μa).
R1 обычно используется 120 Ом.
Чтобы рассчитать значение выходного напряжения используем формулу:
Vout = Vref+R2(Iadj + IR1) = Vref + R2(Iadj + Vref / R1) = Vref(1+R2/R1) + R2 xIadj
Обычно значение резистора R2 находится в диапазоне нескольких КОм, поэтому при расчётах R2 x IADJ можно пренебречь и упростить формулу до:
Vout=Vref(1+R2/R1)

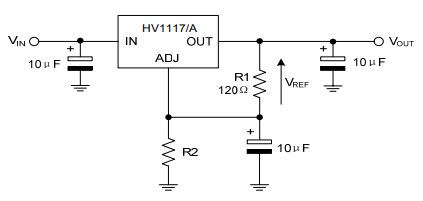

Для уменьшения пульсаций нужно добавить дополнительный конденсатор 10µF, конденсатор размещаем параллельно резистору R2 (см. вторую схему).
Из таблицы ниже можно подобрать линейные стабилизаторы напряжения HOTTECH под любые задачи:
|
ТИП |
Корпус |
PD(mW) |
IO(mA) |
V1(V) |
VO(VREF) (V) |
IQ(mA) |
|
HC431 |
TO-92 |
770 |
100 |
30 |
2.45~2.55 |
- |
|
HC78L05 |
TO-92 |
625 |
100 |
30 |
4.8~5.2 |
6 |
|
HC78L06 |
TO-92 |
625 |
100 |
30 |
5.75~6.25 |
6 |
|
HC78L08 |
TO-92 |
625 |
100 |
30 |
7.7~8.3 |
6 |
|
HC78L09 |
TO-92 |
625 |
100 |
30 |
8.64~9.36 |
6 |
|
HC78L12 |
TO-92 |
625 |
100 |
35 |
11.5~12.5 |
6.5 |
|
HC78L15 |
TO-92 |
625 |
100 |
30 |
14.4~15.6 |
6.5 |
|
TO-92 |
625 |
100 |
30 |
17.3~18.7 |
6.5 |
|
|
HC79L05 |
TO-92 |
625 |
100 |
-30 |
-4.8~-5.2 |
6 |
|
HC79L06 |
TO-92 |
625 |
100 |
-30 |
-5.75~-6.2 |
6 |
|
HC79L08 |
TO-92 |
625 |
100 |
-30 |
-7.7~-8.3 |
6 |
|
HC79L09 |
TO-92 |
625 |
100 |
-30 |
-8.64~-9.3 |
6 |
|
HC79L12 |
TO-92 |
625 |
100 |
-35 |
-11.5~-12. |
6.5 |
|
HC79L15 |
TO-92 |
625 |
100 |
-35 |
-14.4~-15. |
6.5 |
|
HE1117-1.5 |
SOT-89 |
500 |
1000 |
17 |
1.448~1.51 |
11 |
|
HE1117-1.8 |
SOT-89 |
500 |
1000 |
17 |
1.782~1.81 |
11 |
|
HE1117-2.5 |
SOT-89 |
500 |
1000 |
17 |
2.475~2.52 |
11 |
|
HE1117-3.3 |
SOT-89 |
500 |
1000 |
17 |
3.267~3.33 |
11 |
|
HE1117-5 |
SOT-89 |
500 |
1000 |
17 |
4.950~5.05 |
11 |
|
SOT-89 |
500 |
1000 |
17 |
1.233~1.26 |
- |
|
|
HG1117-1.5 |
SOT-223 |
500 |
1000 |
17 |
1.485~1.51 |
11 |
|
HG1117-1.8 |
SOT-223 |
500 |
1000 |
17 |
1.782~1.81 |
11 |
|
HG1117-2.5 |
SOT-223 |
500 |
1000 |
17 |
2.475~2.52 |
11 |
|
HG1117-3.3 |
SOT-223 |
500 |
1000 |
17 |
3.267~3.33 |
11 |
|
HG1117-5 |
SOT-223 |
500 |
1000 |
17 |
4.950~5.05 |
11 |
|
SOT-223 |
500 |
1000 |
17 |
1.233~1.26 |
- |
|
|
TO-220 |
2000 |
1500 |
35 |
4.8~5.2 |
8 |
|
|
HK7806 |
TO-220 |
2000 |
1500 |
35 |
5.75~6.25 |
8 |
|
TO-220 |
2000 |
1500 |
35 |
7.7~8.3 |
8 |
|
|
TO-220 |
2000 |
1500 |
35 |
8.64~9.36 |
8 |
|
|
HK7812 |
TO-220 |
2000 |
1500 |
40 |
11.5~12.5 |
8 |
|
HK7815 |
TO-220 |
2000 |
1500 |
35 |
14.4~15.6 |
8 |
|
HK7818 |
TO-220 |
2000 |
1500 |
35 |
17.3~18.7 |
8 |
|
HK7905 |
TO-220 |
2000 |
1500 |
-25 |
-4.8~-5.2 |
2 |
|
HK7906 |
TO-220 |
2000 |
1500 |
-25 |
-5.75~-6.2 |
2 |
|
HK7908 |
TO-220 |
2000 |
1500 |
-25 |
-7.7~-8.3 |
2 |
|
TO-220 |
2000 |
1500 |
-25 |
-8.64~-9.3 |
2 |
|
|
HK7912 |
TO-220 |
2000 |
1500 |
-30 |
-11.5~-12. |
2 |
|
HK7915 |
TO-220 |
2000 |
1500 |
-30 |
-14.4~-15. |
2 |
|
HN1117-1.5 |
TO-252 |
500 |
1000 |
17 |
1.485~1.51 |
11 |
|
HN1117-1.8 |
TO-252 |
500 |
1000 |
17 |
1.782~1.81 |
11 |
|
HN1117-2.5 |
TO-252 |
500 |
1000 |
17 |
2.475~2.52 |
11 |
|
HN1117-3.3 |
TO-252 |
500 |
1000 |
17 |
3.267~3.33 |
11 |
|
HN1117-5 |
TO-252 |
500 |
1000 |
17 |
4.950~5.05 |
11 |
|
TO-252 |
500 |
1000 |
17 |
1.233~1.26 |
- |
|
|
HV431 |
SOT-89 |
500 |
100 |
30 |
2.45~2.55 |
- |
|
HV431 (TL431) |
SOT-23 |
350 |
10 |
- |
2.45~2.55 |
- |
|
HV78L05 |
SOT-89 |
500 |
100 |
30 |
4.8~5.2 |
6 |
|
HV78L05 |
SOT-23 |
350 |
100 |
30 |
4.8~5.2 |
6 |
|
HV78L06 |
SOT-89 |
500 |
100 |
30 |
5.75~6.25 |
6 |
|
HV78L08 |
SOT-89 |
500 |
100 |
30 |
7.7~8.3 |
6 |
|
HV78L09 |
SOT-89 |
500 |
100 |
30 |
8.64~9.36 |
6 |
|
HV78L12 |
SOT-89 |
500 |
100 |
35 |
11.5~12.5 |
6.5 |
|
HV78L15 |
SOT-89 |
500 |
100 |
30 |
14.4~15.6 |
6.5 |
|
HV78M05 |
TO-252 |
1250 |
500 |
25 |
5.57~6.25 |
6 |
|
HV78M06 |
TO-252 |
1250 |
500 |
25 |
5.57~6.25 |
6 |
|
HV78M08 |
TO-252 |
1250 |
500 |
25 |
7.7~8.3 |
6 |
|
HV78M09 |
TO-252 |
1250 |
500 |
25 |
8.65~9.35 |
6 |
|
HV79L05 |
SOT-89 |
500 |
100 |
-30 |
-4.8~-5.2 |
6 |
|
HV79L06 |
SOT-89 |
500 |
100 |
-30 |
-5.75~-6.2 |
6 |
|
HV79L08 |
SOT-89 |
500 |
100 |
-30 |
-7.7~-8.3 |
6 |
|
HV79L09 |
SOT-89 |
500 |
100 |
-30 |
-8.64~-9.3 |
6 |
|
HV79L12 |
SOT-89 |
500 |
100 |
-35 |
-11.5~-12. |
6.5 |
|
HV79L15 |
SOT-89 |
500 |
100 |
-35 |
-14.4~-15. |
6.5 |
