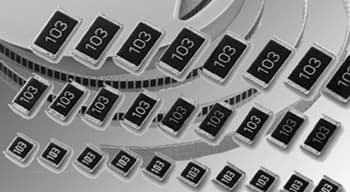

Ever Ohms: высоковольтные резисторы HR
Предлагаем серию высоковольтных резисторов HR, широко используемых в источниках питания, измерительном оборудовании, автомобильной лектронике и др. Резисторы выпускаются в стандартных типоразмерах от 0402 до 2512. Рабочее напряжение составляет от 100 до 800 В. Компоненты совместимы с пайкой волной припоя и пайкой оплавлением бессвинцовым припоем.
- Рабочее напряжение: 100 – 800 В
- Максимально допустимое напряжение: 200 – 1600 В
- Погрешность: 1%, 2%, 5%
- Диапазон рабочих температур: -55…+155С
|
Серия
|
Номинальная мощность при 70С, Вт
|
Рабочее напряжение, В
|
Максимальное напряжение, В
|
Температурный коэф-т, ppm/C
|
Диапазон сопротивлений
|
|
HR0402
|
0.063
|
100
|
200
|
±300
|
100 Ом – 990 Ом
|
|
±200
|
1 кОм – 10 МОм
|
||||
|
HR0603
|
0.1
|
200
|
400
|
±200
|
47 Ом – 98,8 Ом
|
|
±100
|
100 Ом – 51 МОм
|
||||
|
HR0805
|
0.125
|
400
|
800
|
±200
|
47 Ом – 98,8 Ом
|
|
±100
|
100 Ом – 51 МОм
|
||||
|
HR1206
|
0.25
|
500
|
1000
|
±200
|
47 Ом – 98,8 Ом
|
|
±100
|
100 Ом – 51 МОм
|
||||
|
HR1210
|
0.33
|
500
|
1000
|
±200
|
47 Ом – 549 Ом
|
|
±100
|
560 Ом – 51 МОм
|
||||
|
HR2010
|
0.5
|
500
|
1000
|
±200
|
47 Ом – 549 Ом
|
|
±100
|
560 Ом – 51 МОм
|
||||
|
HR2512
|
1
|
800
|
1600
|
±500
|
47 Ом – 98,8 Ом
|
|
±200
|
100 Ом – 549 Ом
|
||||
|
±100
|
560 Ом – 51 МОм |
