SWD высокочастотные разъемы Murata
20 апреля 2020
Измерение высокочастотной части и характеристик антенны можно проводить посредством включения механического ключа, разделяющего ВЧ схему и антенну. Таким образом, схему можно тестировать с помощью специального пробника Murata без эффекта взаимных помех.
Компания Murata предлагает широкий ассортимент таких разъемов с ключами, а также кабельные сборки на их основе. Murata выпускает несколько серий коаксиальных разъемов: SWD, SWF, SWG, SWH, SWJ.
Серия SWD (MM8430), главным образом, предназначена для тестирования высокочастотных цепей в компьютерной технике, ноутбуках, планшетах и мобильных телефонах, т.е. везде, где возникает необходимость тестирования беспроводных схем.

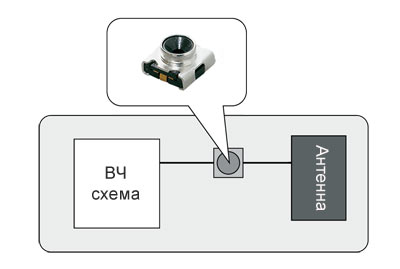

Рис.1 Схема включения SWD в цепь
Разъемы этой серии оснащены встроенным ключом.

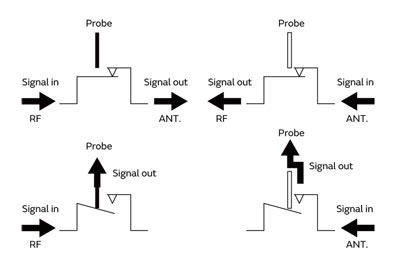

Рис.2 Схема переключения встроенным ключом
Разъемы характеризуются минимальными вносимыми потерями, не более 0.2 дБ.
Компания Murata предлагает широкий ассортимент таких разъемов с ключами, а также кабельные сборки на их основе. Murata выпускает несколько серий коаксиальных разъемов: SWD, SWF, SWG, SWH, SWJ.
Серия SWD (MM8430), главным образом, предназначена для тестирования высокочастотных цепей в компьютерной технике, ноутбуках, планшетах и мобильных телефонах, т.е. везде, где возникает необходимость тестирования беспроводных схем.
Рис.1 Схема включения SWD в цепь
Разъемы этой серии оснащены встроенным ключом.
Рис.2 Схема переключения встроенным ключом
Разъемы характеризуются минимальными вносимыми потерями, не более 0.2 дБ.

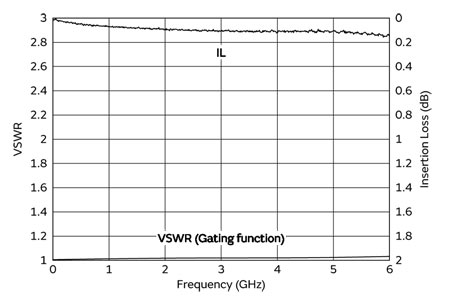

Рис.3 График измерений: минимальные потери
Размеры разъемов серии SWD минимальны, 3x3 мм с высотой корпуса 1.75мм. Таким образом, они занимают всего 9 кв.мм на плате. СВЧ разъемы предназначены для поверхностного монтажа и могут монтироваться методом пайки волной.
Технические характеристики
- Диапазон частот: до 6 ГГц
- Макс. потери: 0.2 дБ при 6 ГГц
- Коэффициент стоячей волны (КСВ): 1.3 В от DC до 6 ГГц
- 500 циклов сочленения с пробником
- Макс. сопротивление центрального контакта: 70 мОм
- Сопротивление пробоя: 300 В
- Сопротивление изоляции: 500 МОм
