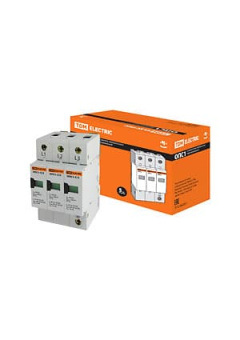

SQ0201-0007, ОПС1-C, разрядник 3Р In=20kA Un=400B Im=40kA
- Описание
- Характеристики
- Наличие
- Оплата
- Доставка
- Информация для заказа
-
Ограничители перенапряжения (или разрядники) – это устройства, обеспечивающие защиту от импульсных перенапряжений в сети. Причиной таких перенапряжений могут стать удары молнии или броски напряжения внутри сети из-за запуска мощных электродвигателей. Грозовой разряд в воздушную линию вызывает появление перенапряжений в десятки киловольт, что может повредить электро¬оборудование на значительных расстояниях от места разряда. Эффективным способом защиты являются твердотельные варисторные разрядниками классов В, С и D, которые обеспечивает 4-хступенчатую защиту с постепенным понижением опасного импульса перенапряжения до безопасной величины путем отбора части энергии быстродействующими разрядниками каждой ступени.
Компания TDM Electric выпускает варисторные разрядники классов В, С и D со сменными модулями защиты и визуальным контролем с механическим указателем степени «износа» варистора.
Конструктивно разрядники состоят из колодки и твердотельного наполнителя, который позволяет визуально определить «степень износа» разрядника (если при осмотре индикатор затемнен более чем на три четверти, необходимо произвести замену сменного блока, это выполняется без отключения проводов и снятия основания). Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
Разрядники выпускаются в стандартных корпусах автоматических выключателей шириной 20мм с креплением на DIN-рейку из пластика, не поддерживающего горение.
Разрядники ОПС устанавливаются в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счётчика. Ограничители класса В устанавливаются на вводе в здание в вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ). Ограничители класса С устанавливаются в местных распределительных щитках квартир или офисов, они защищают внутреннюю проводку, автоматические и дифференциальные выключатели, контакторы, выключатели, розетки и др. ОПС класса D устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование.
Преимущества ОПС разрядников TDM Electric
• Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DINрейке.
• Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
• Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
• Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.
Технические характеристики
Соответствуют ГОСТ Р 51992-2002.
Номинальное рабочее напряжение: 400 В
Максимальное рабочее напряжение: 440 В
Время реакции: 25 нс макс.
Количество полюсов: 1, 2, 3, 4
Условия эксплуатации: УХЛ4
Максимальное сечение присоединяемых проводов: 25 кв.мм
Номинальный разрядный ток 8/20 мкс: 30 кА (класс В), 20 кА (класс С), 5кА (класс D)
Габаритные размеры: 28х52х20 мм
Документы
-
Количество в упаковке 2 Тип ЗУ УЗИП Число полюсов 3 Номинальный ток автомата (расцепителя), А 20000 Номинальная коммутационная способность, кА - Тип защитной характеристики - Уставка, мА - Документы
-
Есть в наличии (1)
-
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Для онлайн оплаты на нашем сайте мы предлагаем безналичный рассчет.
Также возможно оформление счета для оплаты в удобном отделении банка, либо оплаты от юридического лица (мы работаем с НДС).
-
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка». Также Вы можете указать удобный для Вас способ доставки при размещении заказа, и мы сделаем все возможное, чтобы процесс доставки был для Вас максимально комфортным.
Мы осуществляем доставку в Новосибирск, Красноярск, Кемерово, Новокузнецк, Томск, Омск, Барнаул, Иркутск, Читу и другие города России.
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером по телефону
8 (800) 707-4473 или отправив заявку на sales@academ-complect.ru -
Артикул 2010074743 Количество в упаковке 2 Бренд TDM electric Код заказа 139186
